铸造生产时，首先要根据铸件的结构特征、技术要求、生产批量、生产条件等因素，确定铸造工艺方案。其主要内容包括浇注位置、分型面、铸造工艺参数（机械加工余量、起模斜度、铸造圆角、收缩率、芯头等）的确定，然后用规定的工艺符号或文字绘制成铸造工艺图。铸造工艺图是指导铸造生产的技术文件，也是验收铸件的主要依据。

一、浇注位置的确定

【浇注位置】浇注时铸件在铸型中所处的位置称为浇注位置。铸件的浇注位置对铸件的质量、尺寸精度、造型工艺的难易程度都有很大的影响。通常按下列基本原则确定浇注位置。

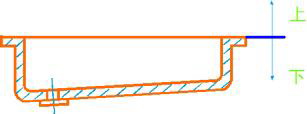

（1）铸件的重要工作面或主要加工面朝下或位于侧面。浇注时金属液中的气体、熔渣及铸型中的砂粒会上浮，有可能使铸件的上部出现气孔、夹渣、砂眼等缺陷，而铸件下部出现缺陷的可能性小，组织较致密。如图所示机床床身的浇注位置，应将导轨面朝下，以保证该重要工作面的质量。如图所示的卷扬筒，其圆周面的质量要求较高，采用立浇方案，可使圆周面处于侧面，保证质量均匀一致。 如图机床床身的浇注位置，应将导轨面朝下，以保证该重要工作面的质量。

（2）铸件的大平面朝下或倾斜浇注。由于浇注时炽热的金属液对铸型的上部有强烈的热辐射，引起顶面型砂膨胀拱起甚至开裂，使大平面出现夹砂、砂眼等缺陷。大平面朝下或采用倾斜浇注的方法可避免大平面产生铸造缺陷。下图为平板铸件的浇注位置。

（3）铸件的薄壁朝下、侧立或倾斜。 为防止铸件的薄壁部位产生冷隔、浇不到缺陷，应将面积较大的薄壁置于铸件的下部，或使其处于侧壁或倾斜位置，如图所示。

（4）铸件的厚大部分应放在顶部或在分型面的侧面。主要目的是便于在厚处安放冒口进行补缩,如图阀体的冒口补缩和图卷扬筒的重要面位于侧面所示。
